Stadt Ronnenberg

In der Grundschule Ronnenberg und der Marie Curie Schule am Standort Ronnenberg wird ein s.g. Gebäudeautomationssystem nach DIN EN 15232 für Heizung und Beleuchtung nach der höchstmöglichen Regelfunktion der Klasse "A" bezogen auf Nicht-Wohngebäude realisiert. Über das Gebäudeautomationssystem ist außerdem die Steuerung der bestehenden Beleuchtungsanlage sowie eine energieeffiziente Warmwasserbereitung möglich.

Heizung
Die vorhandene Heizungsanlage soll statt durch die Witterung durch eine automatische bedarfsabhängige und raumweise Steuerung effektiver und sparsamer werden.  Damit kann eine Reduzierung des aktuellen witterungsbereinigten Jahresverbrauchswertes von 1.147 MWh (Mittelwert des Gasverbrauchs der Jahre 2014-2016) um 28% erreicht werden. Das entspricht einer CO₂-Minderung von 77,40 Tonnen jährlich.

Zur Umsetzung dieser Maßnahme müssen alle Komponenten der Heizungsanlage (Heizkörper, Heizkreise, Heizkreispumpen sowie Wärmeerzeuger) mit entsprechender Sensorik, elektronischen Steuerungssystemen und Stellantrieben ausgestattet werden. Mit Hilfe eines Gebäudeleitsystems, welches die einzelnen elektronischen Komponenten steuern kann, ist der Nutzer in der Lage, je nach Raumbelegungsplanung (z. B. Stundenplanmanagement) und der tatsächlich gemessenen Raumtemperatur die Wärmezufuhr in den einzelnen Räumen zu steuern. Die Steuerung der GLT-Anlage wird graphisch unterstützt.

Beleuchtung
Das Gebäudeautomationssystem erfüllt alle geforderten Eigenschaften nach DIN EN 15232 nach Energieeffizienzklasse A. Alle betroffenen Unterrichts- und Büroräume werden mit dieser Funktionalität ausgestattet. Alle Verkehrswege, Aufenthaltsflächen und WC-Räume werden über Präsenzmelder gesteuert. Dabei werden Funktionen wie „zentral an/aus“, tageslichtabhängige Steuerung in Verbindung mit dem Stundenplanmanagement etc. sofort umgesetzt. Die dimmbare Funktionalität wird aufgrund wirtschaftlicher Betrachtung sukzessive im Nachhinein bei Austausch der vorhandenen Leuchtkörper und Leuchtmittel im Reparatur-/Schadensfall durch den Einsatz geeigneter Produkte erreicht. Es ist geplant mit dem ausgewählten System nach Inbetriebnahme eine Einsparung in Höhe von 13.756,88 kWh/a zu erzielen. Durch den sukzessiven Austausch der vorhandenen Leuchtkörper und Leuchtmittel ist eine weitere Senkung des Energiebedarfs angestrebt. Es ist hier mit einer zusätzlichen Reduzierung des Stromverbrauchs um ca. 20% zu rechnen. Diese Annahme beruht auf den Planungen vergleichbarer Maßnahmen, würde den Energiebedarf um weitere 15.000 kWh pro Jahr reduzieren und somit zur Energieeffizienz des Gebäudes beitragen. Aufgrund der Stromversorgung mit CO₂-freiem Strom ist eine CO₂-Einsparung aus modelltheoretischen Gründen hier nicht mehr möglich. Im Rahmen eines Gebäudeautomatisationsgrades mit der Energieeffizienzklasse A nach DIN EN 15232 ist es allerdings zwingend notwendig die Beleuchtung ebenfalls zu automatisieren und hier die Energieeffizienz zu erhöhen.

Warmwasserbereitung
Die aktuell vorhandenen und betriebenen Puffer- und Warmwasserspeicher mit innenliegendem Wärmetauscher weisen ein aufwendiges Hydraulik-Schalt-System zur Warmwasserbereitung auf. Diese Warmwasserbereitung wurde im Jahr 2001 im Zusammenhang mit einer Solaranlage, deren Bestandteil ein Pufferspeicher gewesen ist, installiert. Im Jahr 2012 wurde in der gemeinsamen Heizungszentrale ein Blockgeizkraftwerk installiert. In Folge mehrerer Defekte wurde die Solaranlage im Jahr 2015 außer Betrieb genommen. Die Warmwasserspeicher dieser Anlage sowie der Pufferspeicher werden seitdem weiterhin zur Warmwasserbereitung verwendet. Dies hat eine große Wärmeverlustleistung zur Folge. Zusätzlich ist ein hoher wärmetechnischer Aufwand zu betreiben, der sich in der Notwendigkeit begründet die hygienisch notwendigen Temperaturen im Warmwasserspeicher zu halten. Durch diese zentrale Warmwasserbereitung, die räumlich in der gemeinsamen Heizungszentrale der Marie-Curie-Schule am Standort Ronnenberg und der Grundschule Ronnenberg verortet ist, werden die Duschanlagen in den Umkleiden der Sporthalle der Grundschule und der Sporthalle in der Marie-Curie-Schule sowie die Mensa und die Lehrküche der Marie-Curie-Schule versorgt.

Eine energetische und hygienische Verbesserung der zentralen Warmwasserbereitung ist durch eine Systemänderung zu erreichen. Die Installation einer Kaskaden-Station im Frischwasser-Durchfluss-Erwärmungssystem wird die Warmwasserbereitung nutzungsabhängig gesteuert und somit die Energieeffizienz erheblich erhöht. In dieser Konzeption benötigt die Anlage zudem nur noch einen Pufferspeicher. Zur Umsetzung ist ein Rückbau des Solarpuffer- und Warmwasserspeichers sowie der Hydraulik und Pumpenanlage der Solaranlage und des Warmwasserspeichers notwendig. Anschließend wird eine Warmwasserbereitung-Frischwasser-durchfluss-Kaskade installiert, der MSR-Schaltschrank zur nutzungsabhängigen Steuerung umgebaut und die Verrohrung sowie Hydraulik der Heizung und des Trinkwassers installiert.

Durch diese Maßnahme, insbesondere dem Rückbau überflüssiger Rohrleitungen und Armarturen sowie dem Trinkwasser- und Pufferspeicher, wird der Wärmeverlust der Warmwasserbereitung um 8.370 kWh pro Jahr reduziert. Dies entspricht einer jährlichen CO₂ Einsparung in Höhe von 2,02 Tonnen. Durch den Pumpenrückbau kann der Stromverbrauch um 3.000 kWh pro Jahr reduziert werden und das Gebäude weiter energieeffizient ausgestaltet werden. Aufgrund der Stromversorgung mit CO₂-freiem Strom ist eine CO₂-Einsparung aus modelltheoretischen Gründen bei Stromverbrauch nicht mehr möglich.

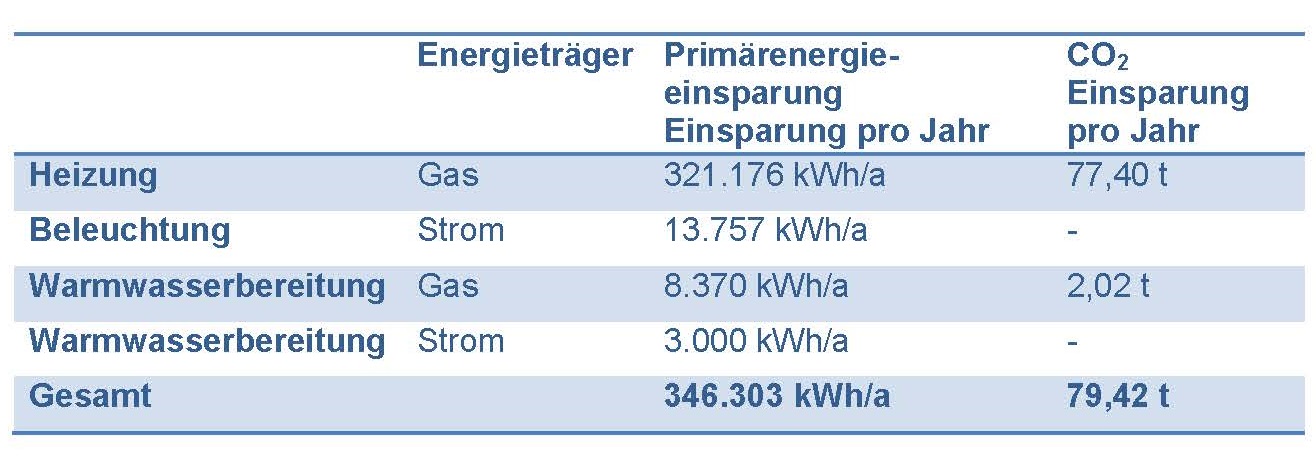

Gesamtbetrachtung der Energieeinsparungen

Projektpartner: Projektträger Jülich (www.ptj.de/klimaschutzinitiative-kommunen)

1. Förderkennzeichen: 03K08516
   Förderanteil: 35%
   Projektbezeichnung: Energieeffiziente Erneuerung der zentralen Warmwasserbereitung in der gemeinsamen Heizungsanlage der MCS Ronnenberg und GS Ronnenberg
   Laufzeit: 01.01.2019 bis zum 31.12.2019


2. Förderkennzeichen: 03K08435
   Förderanteil: 35%
   Projektbezeichnung: Installation einer Gebäudeleittechnik in der gemeinsamen Heizungsanlage der Marie Curie Schule und der Grundschule in Ronnenberg
   Laufzeit: 01.06.2018 bis zum 31.12.2019
